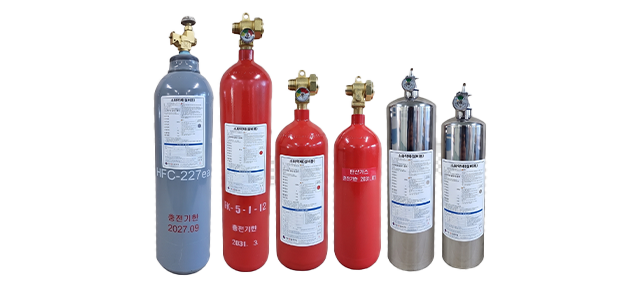

실린더(Cylinder) |
|
| 모 델 |
FKFK-M00 |
FKPC-M00 |
FKFC-M00 |
FKBC-M00 |
| 약제주성분 |
FK-5-1-12 / HFC-125 / HFC-227ea / CO2 |
| 소화약제명 |
도데카플루오로-2 -메틸 펜탄-3-원 / 펜타플루오로에탄 / 헵타플루오로프로판 / 이산화탄소 |
| 내 용 적 |
2.3L / 3.6L / 4.4L / 3.6L / 7.4L / 10.5L / 36L / 46.7L |
| 외 경 |
101.6￠ / 114.3￠ / 131￠ / 140￠ / 165￠ / 232￠ |
| 시험 압력 |
2.5MPa / 25MPa |
| 사용 압력 |
1.5MPa / 14.7MPa |
| 색 상 |
회색 / 적색 |
| 재 질 |
STS / Mn steel |
| 승 인 |
KFI / KGS |
| Option |
실린더 용량 범위 (3.6L ~ 140L) |
| ※ 상기 사양은 예고 없이 변경될 수 있습니다. |
|
| |
기동용기(Actuating Cylinder) |
|
| 모 델 |
FKFK-M00 |
FKPC-M00 |
FKFC-M00 |
FKBC-M00 |
| 약제주성분 |
FK-5-1-12 / HFC-125 / HFC-227ea / CO2 |
| 소화약제명 |
도데카플루오로-2 -메틸 펜탄-3-원 / 펜타플루오로에탄 / 헵타플루오로프로판 / 이산화탄소 |
| 내 용 적 |
2.3L / 3.6L / 4.4L / 3.6L / 7.4L / 10.5L / 36L / 46.7L |
| 외 경 |
101.6￠ / 114.3￠ / 131￠ / 140￠ / 165￠ / 232￠ |
| 시험 압력 |
2.5MPa / 25MPa |
| 사용 압력 |
1.5MPa / 14.7MPa |
| 색 상 |
회색 / 적색 |
| 재 질 |
STS / Mn steel |
| 승 인 |
KFI / KGS |
| Option |
실린더 용량 범위 (3.6L ~ 140L) |
| ※ 상기 사양은 예고 없이 변경될 수 있습니다. |
|
| |

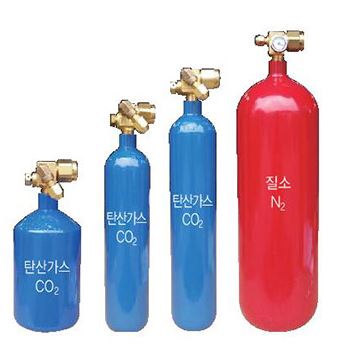

| 모 델 |
FKCC-11 |
FKCC-10 |
FKCC-125 |
FKNC-51 |
| 충전가스 |
CO2 |
N2 |
| 내용적(L) |
1.1ℓ |
1ℓ |
1.25ℓ |
5.1ℓ |
| 외 경(D) |
102￠ |
76￠ |
76￠ |
140￠ |
| 길 이(H) |
220mm |
330mm |
395mm |
460mm |
| 시험압력 |
24.5MPa |
| 사용압력 |
14.7MPa |
| 색 상 |
청색 |
적색(회색) |
| 재 질 |
망간합금강 |
| 승 인 |
KS 및 고압가스 안전관리법 |
| ※ 상기 사양은 예고 없이 변경될 수 있습니다. |
|
 |
| |
밸브(Cylinder Valve) |
| 모 델 |
FKFV-6 |
FKNV-6 |
FKFV-15 |
FKFV-40 |
| 구 경 |
6mm |
6mm |
15mm |
40mm |
| 시험압력 |
24.5MPa |
24.5MPa |
24.5MPa |
11.8MPa |
| 사용압력 |
14.7MPa |
14.7MPa |
14.7MPa |
7.0MPa |
| 재 질 |
황 동 |
황 동 |
황 동 |
황 동 |
|
 |
|
| |
|

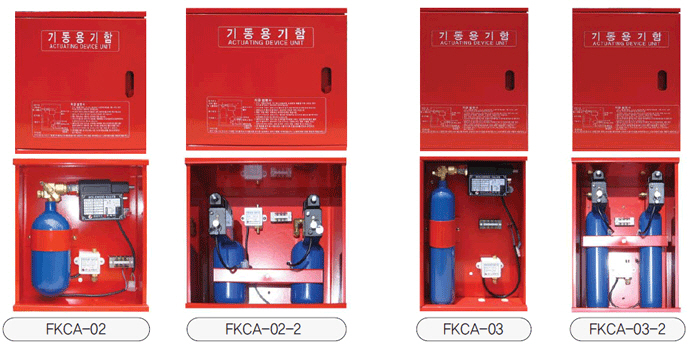

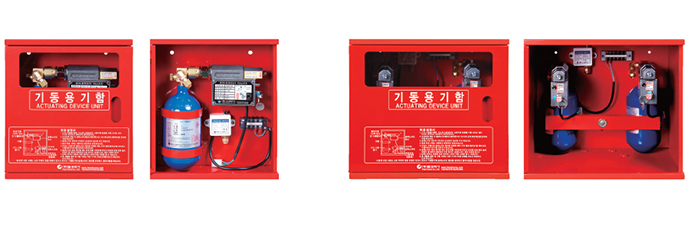

CO2 기동용기함(CO2 Actuating Device Unit) |
|
 |
| 모 델 |
FKCA-02 |
FKCA-02-2 |
| 외형치수(mm) |
320(W)×125(D)×360(H) |
400(W)×300(D)×360(H) |
| 실린더 내용적 |
1.1 ℓ×1b/t |
1.1 ℓ×1b/t |
| CO2 가스 충전량 |
0.65~0.7kg×1b/t |
0.65~0.7kg×2b/t |
| 주 요 부 품 |
기동용기, 솔레노이드, 압력 스위치 |
기동용기, 솔레노이드, 압력 스위치 |
| 색 상 |
적색 |
적색 |
| Option |
솔레노이드 밸브를 KFI 인정 제품으로 변경하여 성능 및 신뢰성을 향상할 수 있음 |
| 특 징 |
• 내부 점검용 투시 창으로 솔레노이드 밸브의 조립 상태를 확인 가능
• 기동용기 가스 부족으로 실린더 개방이 안 되는 문제를 2병용 기동용기함 사용으로 해결 가능
|
※ 상기 사양은 예고 없이 변경될 수 있습니다. |
|
|
| |

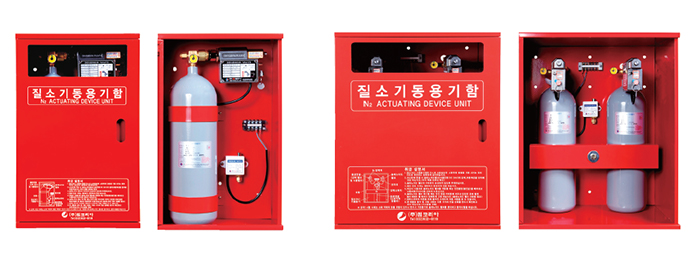

N2 기동용기함(N2 Actuating Device Unit) |
 |
| 모 델 |
FKNA-51 |
FKNA-52 |
| 외형치수(mm) |
350(W) × 170(D) × 590(H) |
490(W) × 350(D) × 590(H) |
| 실린더 내용적 |
5.1 ℓ × 1b/t |
5.1 ℓ × 2b/t |
| N2 가스 충전량 |
6~10MPa × 1b/t |
6~10MPa × 2b/t |
| 주요 부품 |
기동용기, 솔레노이드, 압력 스위치 |
기동용기, 솔레노이드, 압력 스위치 |
| 색 상 |
적색 |
적색 |
| Option |
솔레노이드 밸브를 KFI 인정 제품으로 변경하여 성능 및 신뢰성을 향상할 수 있음 |
| 특 징 |
• 내부 점검용 투시 창으로 질소 충전 압력 및 솔레노이드 밸브의 조립 상태를 확인 가능
• 기동용기 가스 부족으로 실린더 개방이 안 되는 문제를 2병용 기동용기함 사용으로 해결 가능 |
| ※ 상기 사양은 예고 없이 변경될 수 있습니다. |
|
| |
| |
니들 밸브(Needle Valve) |
후렉시블 튜브(Flexible Tube) |
 |
 |
| 모 델 |
FKNV-18 |
FKNV-20 |
| 연결규격 |
M18 - 1.5P |
M20 - 1.5P |
| 사용동관 |
1/4˝(6A) |
| 작동압력 |
Min. 0.98MPa |
| 재 질 |
황동 |
|
| 모 델 |
FKFT-40 |
FKFT-15 |
| 규 격 |
40A×601mm |
15A×550mm |
| 사용압력 |
9.8MPa |
14.9MPa |
| 재 질 |
STS304 |
STS304 |
| 비 고 |
체크밸브 내장 |
|
|
|
| |
| |
압력 스위치(Pressure Switch) |
체크 밸브(Check Valve) |
 |
 |
| 모 델 |
FKPS-01 |
| 정격전압 |
250V |
| 정격전류 |
3A |
| 작동압력 |
Min. 0.02MPa |
|
| 모 델 |
FKCV-15 |
FKCV-6 |
| 규 격 |
15A |
6A |
| 내압시험압력 |
9.8MPa |
| 기밀시험압력 |
0.98MPa |
| 재 질 |
황동 |
|
|
| |
| |
안전 밸브(Safety Valve) |
릴리프 밸브(Relief Valve) |
 |
 |
| 모 델 |
FKST-01 |
| 연결규격 |
20A |
| 작동압력 |
8.1MPa |
| 재 질 |
황 동 |
|
| 모 델 |
FKRV-01 |
| 연결규격 |
6A |
| 작동압력 |
0.5 ~ 0.9kg/㎠ |
| 재 질 |
황 동 |
|
|
| |
| |
방출 헤드(Discharge Head) |
 |
| 모 델 |
FKDP-15 |
FKDP-20 |
FKDP-25 |
FKDP-32 |
FKDP-40 |
| 규 격 |
15A |
20A |
25A |
32A |
40A |
| 색 상 |
Cr 도금 |
| 재 질 |
황 동 |
|
| |
|
 |
| 모 델 |
FKDS-15 |
FKDS-20 |
FKDS-25 |
FKDS-32 |
FKDS-40 |
| 규 격 |
15A |
20A |
25A |
32A |
40A |
| 색 상 |
Cr 도금 |
| 재 질 |
황 동 |
|
| |
|
 |
| 모 델 |
FKDH-15 |
FKDH-20 |
FKDH-25 |
FKDH-32 |
FKDH-40 |
| 규 격 |
15A |
20A |
25A |
32A |
40A |
| 색 상 |
적색 |
| 재 질 |
철, 황동 |
|
|
| |
피스톤 릴리저 (Piston Releaser) |
 |
| 모 델 |
DY-P-01 |
| 내압시험 압력 |
5MPa |
| 작동압력 |
0.5MPa |
| STROKE |
26mm |
|
| |
선택 밸브(Selection Valve) |
 |
| 모 델 |
FKSV-25 |
FKSV-32 |
FKSV-40 |
FKSV-50 |
FKSV-65 |
FKSV-80 |
FKSV-100 |
FKSV-125 |
FKSV-150 |
| 규 격 |
25A |
32A |
40A |
50A |
65A |
80A |
100A |
125A |
150A |
면 간
거 리 |
170㎜ |
180㎜ |
200㎜ |
215㎜ |
257㎜ |
284㎜ |
326㎜ |
372㎜ |
415㎜ |
내 압
시 험 |
16.5MPa |
| 모 델 |
KSD 4103 SSC13A |
|
|
| |

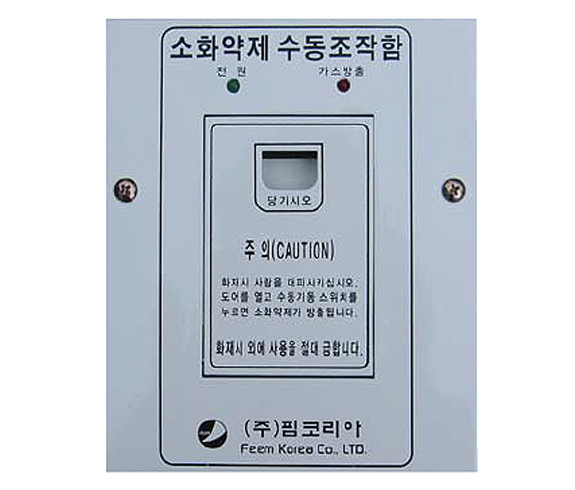

수동 조작함(Manual Box) |
방출 표시등(Discharge Lamp) |
 |
 |
| 모 델 |
FKMB-01 |
| 외형치수(mm) |
145(W)×60(D)×175(H) |
| 사용전압 |
DC24V |
| 색 상 |
IVORY |
| 특 징 |
전면 도어 열림시 부져 경고음 발생 |
|
| 모 델 |
FKDL-01 |
| 외형치수(mm) |
253(W)×43(D)×82(H) |
| 사용전압 |
DC24V, 0.1A (LED lamp) |
| 색 상 |
IVORY |
|
|
| |
스피커 & 싸이렌(Speaker & Siren) |
담파 복구함(Damper Reset Box) |
 |
 |
| 모 델 |
스피커 |
싸이렌 |
| FKSK-01 |
FKSR-01 |
| 사용전압 |
- |
DC24V, 0.1A |
| 색 상 |
IVORY |
IVORY |
|
| 모 델 |
FKDB-01 |
FKDB-02 |
| 외형치수(mm) |
87(W)×56(D)×127(H)
노출 |
100(W)×56(D)×140(H)
매립 |
| 동관연결규격 |
1/4˝(6A) |
| 색 상 |
IVORY |
|
|
| |
| |
